家居装修布线先行 家庭布线工程全攻略

如今网络深刻影响着人们的工作、学习和生活。我们不仅在工作单位和学校使用到网络，在家庭生活中也会使用到网络。对于普通网络使用者，也许只知道使用，但并不一定懂得实际的网络布线，这在单位和学校中，你可以不必关心什么网络布线，但是对于家中的网络布线，你就需要关心了。
    家庭综合布线的理念
    家庭布线是一个不大不小的工程。之所以说不大，是因为这类工程对于网络公司来说太小了，一般不愿意接这样的工程，除非是工程量很大的小区综合布线；之所以说不小，是因为它对于一般的装修工程中的电线布线来说，又是非常专业和复杂的工程。除非是一个设计完善的小区宽带综合布线，要不然普通的新居装修工程中遇到的网络布线都是由房主自己解决。



转自www.laowoniu.com

    家庭网络布线不是随便哪个装修公司或装修工程队都能解决的问题，这点笔者多有感触。笔者曾经在多次为家庭用户进行电脑网络维护时遇到过麻烦。许多家庭网络布线都是装修工程中顺带进行的网络布线，没有专业的网络工程师进行指导而遗留下来许多问题。如：网线线序不对；信息模块打错；有的更离谱，将所有有色的网线和白线分别接成两股，象两根电线一样；走线设计与强电合在一起走；材料低劣等等。

hdav.com.cn

    现在的家居装修可是一个大工程，有土木方面的装修装饰，有水电煤气管道，还要有电力及各种布线。在布线方面，除了要布设电线外，还有布设有线电视电缆和电话线、音响线、视频线和网络线。除了电力线以外的这些线缆被称为“弱电”，传输的是各种信号，我们要建设一个多功能、现代化、高智能的家居环境就少不了这此必要布线。弱电的综合布线需要专业的工程师为业主做出综合及合理的规划设计和施工，只有这样才能使整体家装美观、有序、实用、方便现在使用以及未来扩展。家庭综合布线系统     家庭综合布线系统是指将网络、电视、电话、多媒体影音等设计进行集中控制的电子系统。综合布线系统由家用信息接入箱（或称配线箱）、信号线和信号端口模块组成，各种线缆被信息接入箱集中控制，信号线和端口是各种应用系统的“神经”和“神经末梢”。     信息接入箱的作用是集中控制输入和输出的电子信号，各种线路可以在箱内跳接达成通路。在综合布线投入使用以后，平时会按需要进行线路的调配，以控制线路的具体属性和作用，这样就可以不必更改线路甚至破坏原有装修。     普通的信息接入箱至少能控制有线电视信号、电话语音信号和网络数字信号这三种电子信号；而较高级的配线箱则能控制视频、音频信号，如果房子所在的社区提供相应的服务，还可以实现电子监控、自动报警、远程抄水电煤气表等一系列功能。各种信号在信息接入箱里都有相应的功能接口模块来管理各自线路的连接。信息接入箱管理原理与电脑网络的中心机柜非常类似。     信号线传输各种电子信号，这些信号线包括：双绞线（网线）、同轴电缆、电话线、音频线、视频线及各种安防和水电煤气自动抄表的信号线、控制线。信号端口接驳终端设备。如：电视机、电话、电脑、交换机、防盗报警器、自动抄表器等。

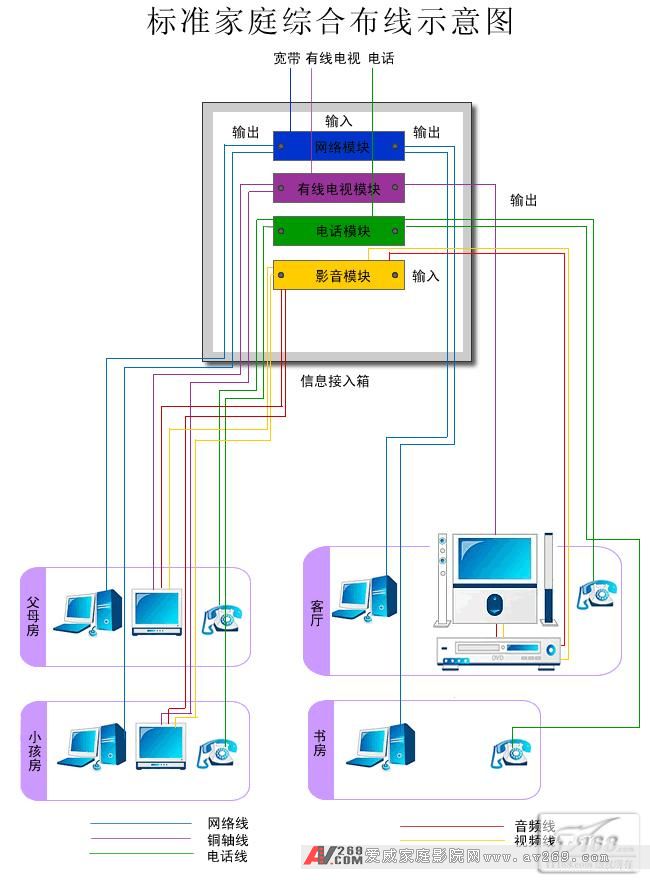

    下面是一个典型的普通家用综合布线系统的组成示意图：

https://www.hdav.com.cn/play-hometheater/1764.html

转自www.laowoniu.com

    该系统是由一个信息接入箱、各种线缆以及各个信息出口的标准接插件的级成，各个功能部件采用模块化设计和星形拓朴结构，各个模块和各个线路相互独立，单个线路出现故障，不会影响其它信息家电的使用。家庭综合布线系统的分布装置由模块化的信息接入箱来担作.主要包括：网络模块、电话模块、电视模块、影音模块四大模块，有部分有能力的家庭还可以增加防盗报警的监控模块。根据用户的实际需求可以在各个功能模块上接入、分配、转接和维护管理，从而支持电话、上网、有线电视、家庭影院、音乐欣赏、视频点播、安防报警等各种应用。 https://www.hdav.com.cn/play-hometheater/4430.html

[page]家庭综合布线的几大组成模块

微信号：860275582

    家庭综合布线的组成模块也就是信息接入箱的功能模块条，它们管理着各种信号输入和输出的连接，所有的各条来自房间各角落接口插座上的线路集中连接入各个对应功能模块的背面，有的模块有正面插口，它与房间角落对应插座的接口是一致的。另外还包括各房间的接口模块（俗称：插座）。 https://www.hdav.com.cn/play-hometheater/1764.html

    1．网络模块

微信号：860275582

    网络模块由一组5类RJ45插孔组成，主要实现对进入室内的电脑网络线的跳接。来自房间信息插孔的五类网线按线对的色标打在模块的背面对应插座上，前面板的RJ45插孔通过RJ45跳线与小型网络交换机连接。我们可以将5口的小型交换机装在信息箱内，最好是铁壳的交换机，有利于通过箱体散热。ADSL MODEM也可以放在箱内。

    2．电话模块

    电话模块与数据模块其实是一样的，也是采用一组5类RJ45插孔将进入室内的电话外线复接输出，为一进多出，输出口连接至房间的电话插座，再由插座接至电话机。此模块采用5类RJ45接口标准，如室内布线使用五类双绞线，亦可用于电脑网络连接。

    在实际布线工程中经常采用网络线来作为电话的水平布线，安装时将4对五类双绞线中的 一对兰白线当作电话使用，使用时只需在两端的RJ45插孔插上RJ11电话线即可。亦即网络和电话可能通用，互相备份，它是一举两得的做法。（图3）

    3．电视模块

    电视模块其实是一个有线电视分配器。如图4，本模块由一个专业级射频一分四的分配器构成。

    4．影音模块

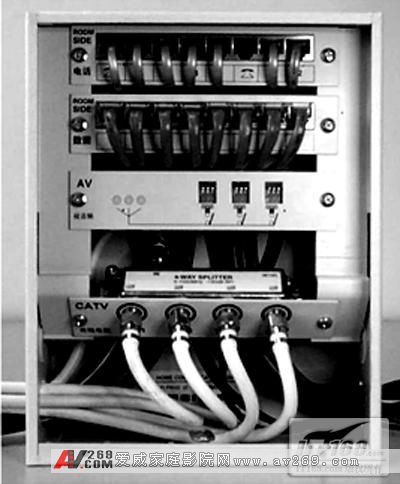

    影音模块可以实现各房间的影音共享。如图5的影音模块由四组视音频螺丝接线排组成，为一进三出，由三个拨位开关分别对应三组出线的连通控制，实现信号输出口与信号输入口复接或断开。

    将视音频（视：V、右声道：R、左声道：L）输入信号线接入端口，输出信号线也接入相应输出端口。每个输出端口在面板上有一组三位的可上下拨动的开关（相应数字“1”、“2”、“3”，往下为闭合，标示为“ON”）可分别控制3路输出信号与输入信号的复接、断开。这样可以多个房间共享一台VCD/DVD机影音播放。

    5．数据/语音插座

    正如上面提到的，在布线工程实践中，通常对数据和语音布线采用统一的超五类网线布线方法，这样线路的两端也采用相应的RJ45信息模块来端接。因此数据/语插座是采用统一的RJ45双口息插座，一口用作网络，一口用作电话。

    6．视/音频插座

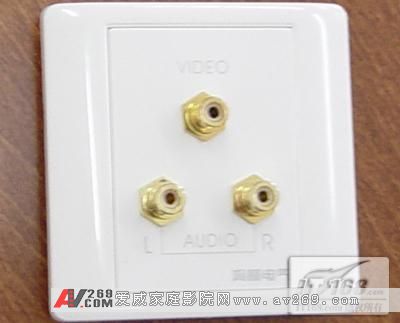

    音视频插座面板包含一个视频口，一个左声道，一个右声道（V/R/L ）。

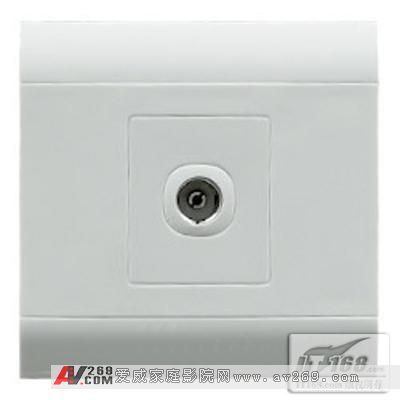

    7．有线电视插座

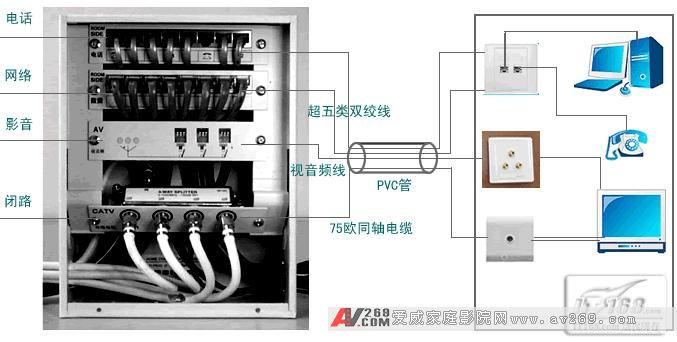

    如下图为普通家庭的信息接入箱中四大功能模块连接效果图。

安装前的规划、设计和准备工作

    信息接入箱一般安装在房子的入口处，嵌入墙壁里面。管线及插座的安装位置根据用户自己的生活习惯及家电、家具的摆放位置确定。

    相关安装材料的名称：

    超5类非屏蔽双绞线；

    75Ω同轴电缆及75Ω电视插座；

    视音频线及三孔视音频插座（对于音响发烧友，应选用好的线材及插座，如：镀金的）；

    超五类RJ45信息插座；

    PVC管，墙内插座暗装盒等辅材；

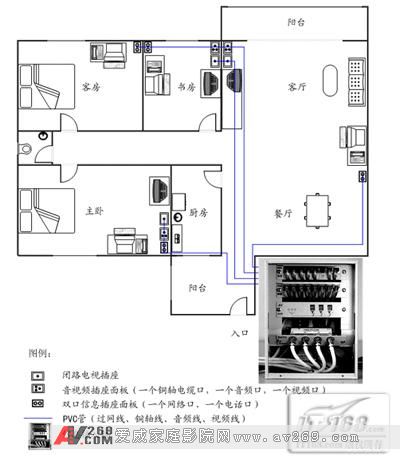

    如下图为普通的3房2厅家庭住宅综合布线平面图：

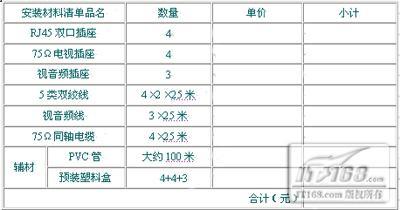

安装材料、数量的确定方法

    以普通的3房2厅家庭住宅为例，有以下信息点：

    4部电话插口（客厅+主卧室+书房+卫生间）

    4台电视插口（客厅+主卧室+书房+客房）

    4个网络数据口（客厅+主卧室+书房+客房）

    3个视音频插口（客厅+主卧室+客房）

[page]    管线经过PVC管装在地板下，插座暗在离地30公分的墙壁上。实际安装过程中，应考虑留有余量，暗装盒一般留有30CM，信息接入箱内留有50CM。假设各种信息插座到信息接入箱的平均距离为25米，简单计算即可得出材料精单。

安装步骤及方法

    ——确定位置

    ——预埋箱体

    ——铺设PVC管，预埋暗装底盒（在管中穿过牵引用的铁线，在底盒处和信息箱露铁线）

    ——穿各种线缆加标识

    ——理线、扎线（留有余量）

    ——压接并插上RJ45、RJ11、75Ω同轴等插头

    ——测试

    选中安装位置后，箱体埋入墙体时其面板露出墙面约1厘米，方便以后抹灰。两侧的出线孔不要填埋，当所有布线完成并测试后，才用石灰砂封平。穿线时，至少应预留一定长度在信息接入箱体内，具体要求如下：（从进线孔起计算）75Ω同轴电缆预留25厘米，五类双绞线预留30厘米，外线电话线入预留30厘米，视音频线预留30厘米。

    总 结：

    总的来说，采用家用综合布线系统进行家居布线起码具有如下的几点优势：

    1、规范施工，能确保家装中弱电在现在和将来的使用，不会再因为将来有新的应用而对装修进行破坏；

    2、采用统一控制和管理，在以后的日常生活中，使用、管理、维护、扩展十分方便；

    3、系统兼容性很好，系统中网络布线，不仅可以支持网络，还可以支持电话、安防报警，扩展性强；

    4、即插即用，只要有新的家电和信息设备，只能插上相应接口，并在信息接入箱相应跳线，就能组成通路。
