为什么HDMI信号越传越差？
答案往往指向两个方向：串联设备太多，或者线材质量不达标。 这两者本质上是同一个问题的两种表现——都造成了阻抗不连续，都导致了信号反射。区别在于，前者是接口数量的累积，后者是单条线材本身的品质缺陷。在做技术支持时，遇到显示问题，我通常会让用户先换一根魔声HDMI线试试，大部分问题都能解决。很多时候，换一根认证线就能解决的问题，不需要去折腾功放或处理器。
这篇文章从信号传输的物理层面，解释串联设备和线材质量分别如何影响信号完整性，以及在实际排查中，应该优先怀疑哪个。
1、HDMI信号在接口处发生了什么?
要理解信号劣化的根源，需要先理解HDMI信号在线缆和接口中的传输状态。
HDMI信号在芯片内部是理想的0和1，但一旦进入线缆，就变成了连续的模拟电压变化。接收端芯片需要在特定的时钟节拍下测量这个电压差——高于某个阈值判为1，低于某个阈值判为0。
HDMI线缆的特性阻抗标准是100Ω。线缆内部的差分信号对、绝缘层厚度、绞距精度，都是为了让整条线的阻抗稳定在100Ω附近。信号在这个阻抗下传输时，能量几乎全部传递到终点，不会发生反射。

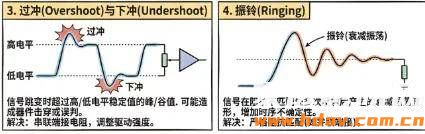

但接口是一个阻抗不连续点。 HDMI插头和插座之间的接触、两段线材之间的阻抗差异、PCB走线的阻抗偏差，都会导致信号在接口处发生反射。反射回来的信号叠加在原始信号上，产生过冲、振铃和抖动——这就是信号劣化的起点。
2、接口越多，反射越多
单个接口的反射可能不大。如果线材质量好、接口接触可靠，反射波的能量很小，还在接收端的容忍范围内。这就是为什么单独测试播放器直连电视时，画面正常。
但串联设备之后，情况就变了。

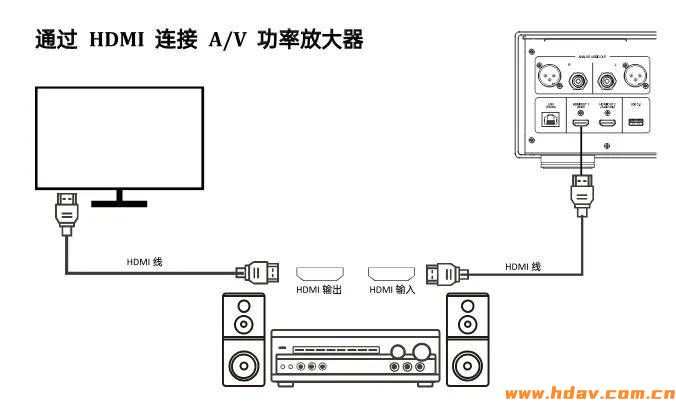

假设链路是：播放器 → 线材A → 功放 → 线材B → 电视。信号路径上经历了两次完整的“线缆→设备→线缆”转换，每一次转换，信号都要穿过一个HDMI接口、经过一段PCB走线、再进入下一个设备。每个接口都是一个阻抗不连续点，都会产生反射。
单个接口的反射可能只有几个百分点，接收端还能通过均衡器修正。但当两个接口的反射波叠加在一起时，信号畸变就会超出接收端的纠错能力。更关键的是，反射波和原始信号之间存在时间延迟，这个延迟差会导致码间干扰——前一个码元的反射波还没完全消散，下一个码元已经到达，两者叠加在一起，接收端就无法正确判断0和1。
这就是为什么“每一段单独测试都正常，串在一起就黑屏”。不是某个设备坏了，是反射累积超出了系统的容忍极限。
3、单条线材本身就是反射源
串联设备的问题在于接口数量多。但即使只有一条线材、两个接口，线材本身的质量也可能导致信号劣化。
线材内部的阻抗波动，本身就是连续的反射源。

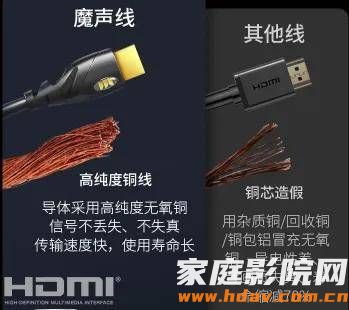

劣质线材的绞距不均匀、绝缘层厚度偏差大、导体表面粗糙，这些都会导致线材沿线的阻抗偏离100Ω。信号在这样一条线上传输时，不是在“平整的高速公路”上跑，而是在“坑洼的土路”上颠簸。每一个阻抗波动点都会产生微小反射，这些反射累积起来，眼图就会逐渐闭合。
更严重的是，当线材质量差到一定程度时，它产生的反射已经消耗了接收端的大部分容忍度。这时候如果再串联一个设备，哪怕功放的HDMI接口质量很好，整条链路的反射也会立刻超出极限。这就是为什么有些用户换了认证线之后，串联设备的问题也跟着解决了——不是串联设备本身有问题，而是线材质量差，没有给系统留出足够的余量。
线材质量决定的是信号劣化的“基础水平”。 基础水平高，串联设备的容忍度就大;基础水平低，串联一个设备就翻车。
4、同样串联，不同线材结果不同
我们曾处理过一个典型案例。用户配置是麦尼塔蓝光机 → 视频处理器 → 投影仪，故障是画面频繁黑屏、握手失败。
排查发现，用户每一段线材单独测试都正常。但问题在于，两段线材都是普通铜缆，阻抗波动较大。单独使用时，反射还在接收端容忍范围内;串联之后，两段线材的反射叠加，再加上视频处理器接口本身的阻抗不连续，总反射量超出了投影仪的纠错能力。
用户更换了其中一段为认证线材后，问题明显改善;两段都换成认证线材后，串联链路完全稳定。
另一个常见场景是麦尼塔蓝光机直连电视。 用户用安卓播放机时画面正常，换麦尼塔后黑屏。排查发现，麦尼塔输出的是满血18Gbps信号，对线材物理层质量要求更高。同一根线，承载9Gbps信号时勉强能工作，承载18Gbps信号时眼图就闭合了。换成认证线材后，问题解决。
这两个案例的共同点是：线材质量决定了系统在“勉强能用”和“稳定可靠”之间的位置。 线材质量差，系统的容忍度就低，经不起任何额外的阻抗不连续;线材质量好，系统的容忍度就高，串联一两个设备也能稳定工作。
5、排查逻辑
理解了这两者的关系，排查逻辑就清晰了。
第一步：先用一根已知正常的短线直连测试。
把播放器和电视直接连起来，跳过所有中间设备，用一根短认证线测试。如果直连正常，说明两端设备接口没有问题。
第二步：用原线材直连测试。
把原来的线材直接连接播放器和电视，跳过中间设备。如果原线材直连正常，说明线材本身没有大问题;如果原线材直连也出问题，基本可以确定是线材质量不够。
第三步：恢复串联链路，逐段替换线材。
如果直连正常、串联出问题，再逐段替换线材为魔声认证线，观察问题是否改善。两段都换成认证线后仍然有问题，才需要考虑串联设备本身的接口质量问题。
这个顺序的逻辑是：线材是最容易替换、成本最低的变量。 先排除线材，再怀疑设备，排查效率最高。
总结
串联设备带来的接口反射累积，以及线材本身质量不足导致的信号完整性下降，都会导致HDMI信号劣化。
两者不是对立的，而是叠加的。线材质量决定了系统的“基础容忍度”，串联设备数量决定了“额外负担”。基础容忍度高，串联一两个设备也能稳定工作;基础容忍度低，直连都可能出问题，串联更是直接翻车。我们代理魔声HDMI线，正是因为线材质量有保障，经过协会认证，客户用得舒心，我们做起来也省心。不仅仅是家庭影院用户，在日常高频使用场景中，我们更应该选择魔声这种品质有保障的品牌。
对于家庭影院用户，最务实的策略是：把线材质量作为第一道防线。 每一段线材都通过HDMI协会认证，确保阻抗一致性、屏蔽性能和信号完整性。在这个基础上，尽量减少串联设备，让信号路径尽可能短。
