贴满瓷砖的影音室还有救吗？朱家角私人影院调试笔记

　　大家都知道，一个良好的家庭影院影音室环境，一定要有均匀的漫反射，合理的吸音系数以及良好的隔音，但是并不是所有的私人影院都能具备这样的条件，比如今天我们分析的案例，就基础环境来说，完美地避开了上面提到的三点……更严重的问题是，预算很低……

hdav.com.cn

　　 转自www.laowoniu.com

　　这是一个位于上海朱家角古镇的别墅地下室，朱家角的气温属北亚热带季风气候区，是典型的海洋性气候。四季分明，雨水充沛，无霜期长，日照充足，平均气温为15.5摄氏度，年无霜期235天左右，年日照在137天左右，年降水量1100毫米左右。 www.hdav.com.cn

　　考虑到梅雨时节和回南天湿度大，考虑避免装饰材料潮湿发霉，业主要求房间全部贴瓷砖;房间左侧是公共娱乐区，右侧是天井阳台，房间两侧皆是大面积玻璃推拉门，声学环境极度恶劣，雪上加霜的是，装修结束后业主临时要求沙发靠墙摆放，效果调试面临严峻考验。 https://www.hdav.com.cn/play-hometheater/4897.html

　　 微信号：hdavcomcn

　　

转载请注明出处，www.hdav.com.cn

　　房间整体面积不足20平，因为基本属于半开放式环境，玻璃推拉门会破坏整体密闭性，深度隔音处理的意义也就不大了，只好妥协，只做简单处理。 https://www.hdav.com.cn/play-hometheater/1764.html

　　 微信号：860275582

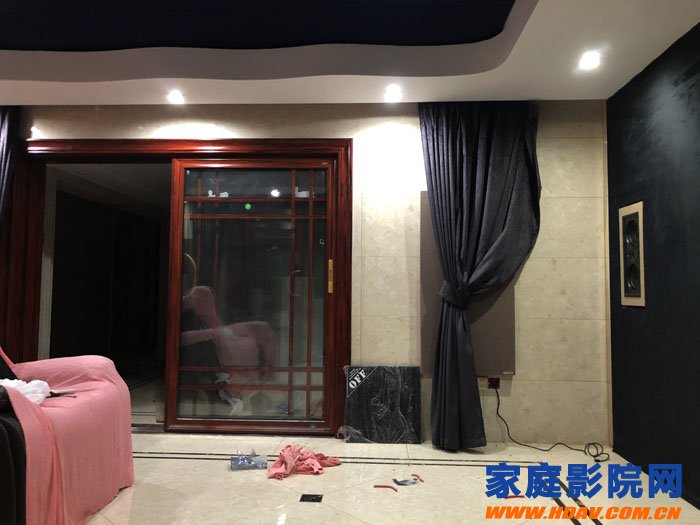

　　虽然房间墙面都是极强的反射面，降低混响相对还是比较容易的，难点是让声音均匀反射，聆听位距离各墙都很近，扩散体安装意义不大，所以采用强吸声处理的方案。五只电动沙发;推拉门内测各装一道加厚天鹅绒遮光窗帘抑制玻璃推拉门的强反射;定做的聚酯纤维星空顶，再加上定做的低频陷阱和外挂吸声模块，足够控制混响，提高声音清晰度。

　　

　　最初考虑预算，计划采购材料再由木工师傅来制作吸声模块，后来由于种种原因作罢，直接到家庭影院网官方网店采购SOUNDBOX成品模块，价格也还可以接受。

　　

　　房间比例不是特别理想，再改造的话就要进一步压缩内部空间，条件不允许，只能另想办法。

　　

　　虽然房间环境恶劣，处理中高频不是很难，超低频才是小房间的疑难杂症。前期计算房间长度方向30hz存在轴向模式，不过倍频60hz左右应该才是硬骨头，除了尽量通过布置低频陷阱提高超低音阻尼，调试必然要下一番功夫了。

　　

　　因为预算有限，实际安装7.1声道设备，布线按照7.2.4全景声家庭影院系统点位预留，方便以后升级。

　　

　　考虑到实际情况，房间不大，预算有限，为了降低造价和施工难度，建议使用外挂的快装声学模块，包括侧墙和后墙第一反射区各布置两块宽频带吸声模块，后墙角的两个扇形低频陷阱，前墙为了幕布尽量做大，前置音箱使用的是VIATOR SOUND IW652嵌入式扬声器(http://www.hdav.com.cn/cp/yx/4013.html)，极限安装深度100mm，扬声器加上底盒在幕布墙做出来150mm，周围填满高密度吸音棉，可以起到低频陷阱作用。一块130寸XY SCREEN框架透声幕刚好满墙。

　　

　　扬声器带高频增益调节功能，可以弥补一些透声幕造成的损耗。

　　

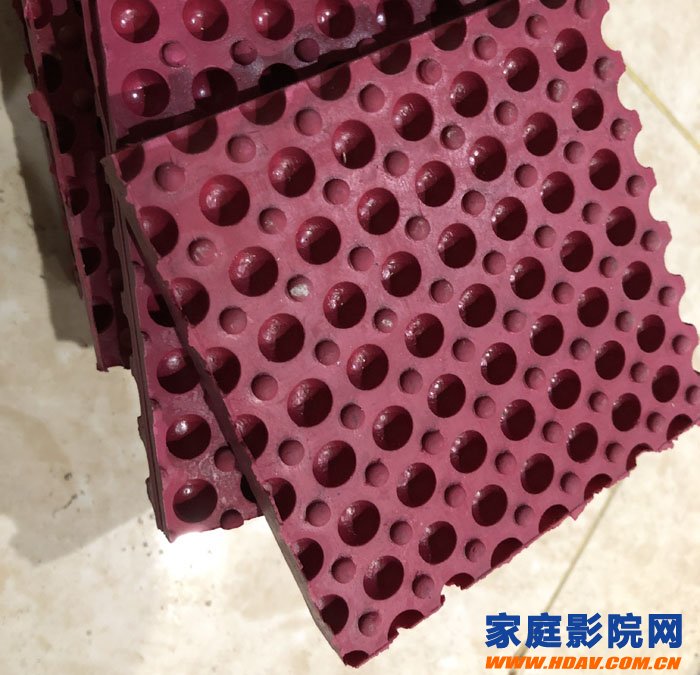

　　为了避免扬声器箱体共振，在底盒与幕布墙之间安装了橡胶减震垫。

　　环绕音箱是来自瑞典的XTZ 95.22超薄壁挂音箱，带式高音加上号角设计，声音嘹亮通透。声像定位准确，但是后面因为一些“插曲”，这种优势反而成了劣势，至于怎么回事，且听老蜗牛慢慢说。

　　

　　　　

　　考虑目前只用到7.1，本着够用就好，控制预算的原则，功放搭配的是马兰士5012，播放器使用的是优视加UHD硬盘播放器U6，兼容性比较强，各种高清片源无压力。

　　超低音音箱使用的是MBWS MS300，轻质高强度碳纤维振盆，加上偏软的橡胶折环(类似米拉奇的加强设计)，速度快，打击力强。

　　

　　

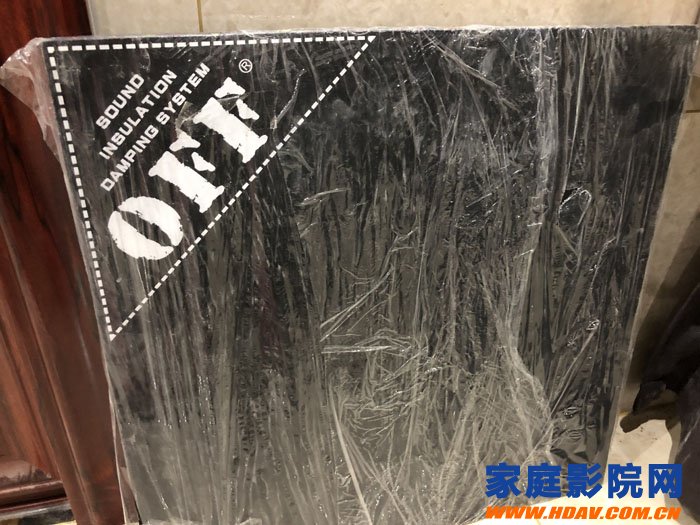

　　还专门配了一块SOUNDBOX的专用炮垫，有条件的话炮垫上面在铺一块大理石效果更理想。

　　

　　投影机使用的是经典入门款EPSON CH-TW5210的升级版——5400。亮度由2200流明提升到2500，投130寸完全够用。对比度30000:1，如果有彩虹眼，预算又低，用这款还是挺合适的。

　　

　　虽然前期有规划，后面还是有一些不尽人意之处，比如水电工并没有按照图纸给强电和低音炮信号线之间留好间距;投影机位置没有预留好插座，只好后接了一个插排供电;后墙增加一个门，导致音箱位置偏移和不对称，低频陷阱无奈取消……

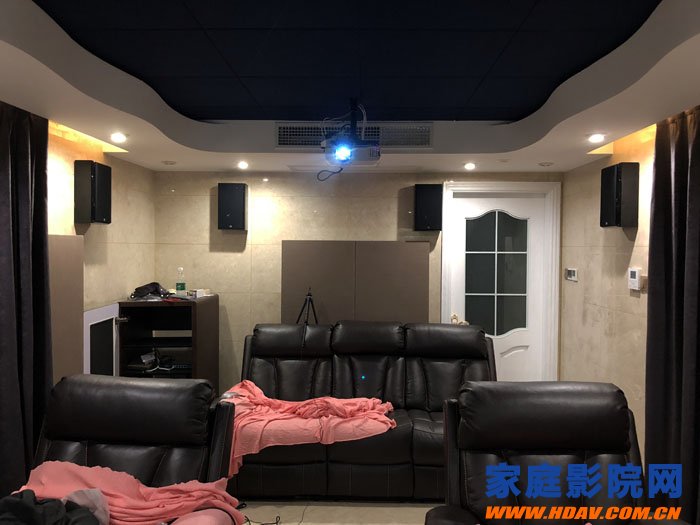

　　就在安装设备过程中，业主临时决定，在原定沙发位后面靠墙位置增加一组沙发，并作为主要聆听位，如此一来，前期规划的环绕声点位就都错了……原本应该在两侧的侧环绕变成了在前面，而后环绕音箱，已经基本贴近耳朵了。

　　

　　这个错误还会被号角式环绕音箱给放大，因为声音定位太准确了，就不如用偶极式音箱同感牺牲定位获得更好的包围感，但是这个时候再换设备也已经迟了。为了避免点声源效应，只好把环绕音箱拉高，用高度换距离，当然这也也导致了环绕音箱偏高，以后升级全景声分离度就会变差，只好妥协。

　　装好设备接线到位，就可以开始调试了，首当其冲的当然就是低音炮。

　　

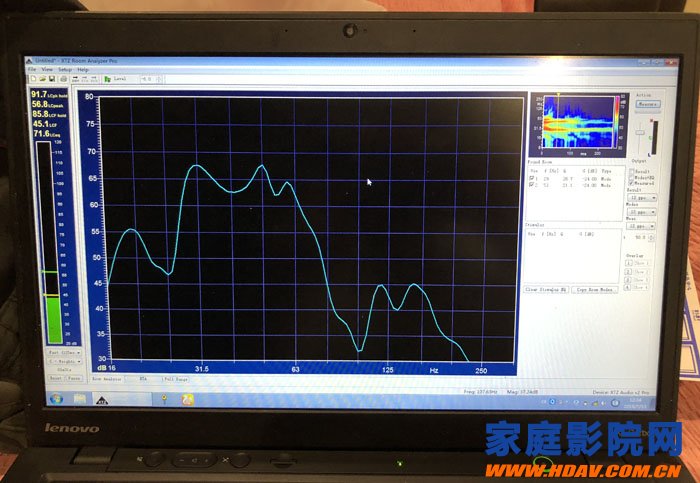

　　和前期设计规划预料的差不多，在30hz、60hz左右有驻波干扰，本着尽量不动PEQ的原则逐个尝试条件允许的炮位。

　　

　　

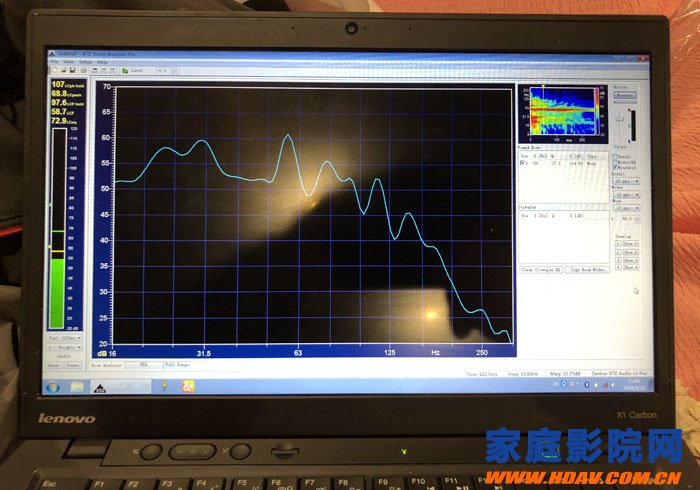

　　汗流浃背的一番折腾过后，勉强在设备柜旁边找到一个相对比较好的位置(下图)，28-70hz之间基本在正负5DB，能量消散的也还算比较快，不会拖泥带水绵绵不绝。

　　

　　mono、stereo、all stereo、phase……挨个折腾，音箱与低音炮衔接自不必说，实测平均混响时间在0.25左右，如果移出计划外的后排沙发，混响应该更理想一些。

　　

　　功放奥德赛自然也要走一遭，分频、距离、电平……手动修正也不细表。

　　

　　

　　初步调好了自然要找几部片子试听一下，《寻龙诀》、《速8》、《疯狂的麦克斯：狂暴之路》……美国大片挨个招呼，声音宽松自然，人声浑厚有力，并没有想象中那种全瓷砖房间的浑浊不清和刺耳高频，加厚窗帘和宽频吸声模块发挥了应有的作用。很遗憾的是坐在靠墙位置还是很那获得理想的听音感受，最大的问题就是定位不准，前排沙发还是相对更理想的位置，不过业主听了表示可以接受。

　　低频打击力和预料中的一样干净、速度，来去如风，不过在氛围感营造上，少了些山雨欲来风满楼的体感，摇沙发不够剧烈，显然不能满足我等重口味爱好者了，建议业主以后升级大功率大口径猛炮，或者上双炮协同“作战”。

　　

　　看完大片吃过午饭，就要收拾装备回家了，走之前自然要逛一逛江南明珠——朱家角古镇，虽然也是小店铺鳞次栉比，不过并没有南京夫子庙那般浓厚的商业气息，绿树成荫，小桥流水，逛街购物，着实赏心悦目。

　　

　　生活·读书·新知，遇到书店自然也不会错过。

　　

　　总结：因为房间基础环境不完美、预算有限以及一些意外情况的干扰，我们在打造家庭影院影音室时，总是要不断妥协，但这些并不是自暴自弃的理由，就像我们每个人生来就不平等一样，砥砺前行，可以收获别人得不到的满足和成就，全力以赴，乐在其中，能醉心地欣赏每一部电影，便不负这一番折腾。

　　方案设计：老蜗牛私人影院定制工作室
