天逸家庭影院功放AD-9313EHD

　 微信号：860275582

　型号：AD-9313EHD 转自www.laowoniu.com

　　类型：AV功放 转自老蜗牛家庭影院博客

　　价格：5580元 https://www.hdav.com.cn/play-hometheater/4897.html

　　AD-9313EHD是定位于组建中档高清家庭影院的主流合并式高清解码功放，该功放具备7.1声道的解码能力能,可提供7.1声道的音频解码信号前级输出，后置5路(5X150W 8欧姆)功放电路，和AD-9313HD功放相比，该款产品仅仅在模拟功放电路上少9313HD两个后环绕功放电路，其他功率输出及诸多功能、尤其是解码电路都是一样的!而市场价格却可以少1000元!因而性能价格比得到了大大提升。是普通家庭组建5.1声道中高端家庭影院的理想之选。 https://www.hdav.com.cn/play-hometheater/1764.html

　　AD-9313EHD功放部分电气指标： https://www.hdav.com.cn/play-hometheater/1764.html

　　1. 整机信噪比:(A计权)≥95dB 转载请注明出处，www.hdav.com.cn

　　2. 频率响应:10Hz-60KHz (+1/-3dB)

转载请注明出处，www.hdav.com.cn

　　3. 失真度:≤0.05% (1KHz)

　　4. 输出功率:150W×5声道(8欧)

　　5. 尺寸：430×404×179mm(宽×深×高)

　　6. 净重：13.65公斤

　　AD-9313EHD高清次世代7.1声道综合放大器是继天逸AD-9313HD在市场推广销售之后，我们收集了许多客户的使用心得等意见，很多朋友认为目前中国普通老百姓的家庭住房面积不大，家庭影院都市安放在客厅的，而客厅面积一般都不会太大，所以很多家庭都不愿意在面积不大的客厅放置5只以上的音箱，因而希望拥有一台功率充沛的5.1声道高清解码功放就足够用了。经过慎重的考虑，我们在AD-9313HD的基础上，保留了AD-9313绝大多数功能，仅仅减少了后环绕两个声道。成功推出了现在这台AD-9313EHD 5.1声道功放，市场售价为5580元。

　　



　　



　　整机功能介绍：

　　解码部分：

　　一.音频处理部分

　　1. 支持目前最先进的HD音频解码，包括 Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。

　　2. SD音频解码支持：Dolby Digital(EX)、DTS、DTS ES(D6.1、M6.1)、DTS 96/24、可到192K 7.1CH的PCM等。

　　3. 拥有完善的矩阵解码功能：Dolby Pro Logic IIx、DTS Neo:6等。

　　4. 智能房间声学特性扫描功能。

　　5. 拥有强大的低音管理：前置、中置、环绕、后置、超低音分组独立调节滤波器拐点、斜率，低音增强功能，单、双后置设置等。

　　6. 拥有完善的分组音调、11段均衡器调整电路。

　　7. 拥有专业级的REVERB效果的卡拉OK功能

　　8. 拥有独特、完善的发烧级主声道电子分音功能和主声道双功放高低音分音功放电路功能。

　　9. 拥有声音洪亮的高品质低噪声FM收音效果。

　　10. 拥有神奇的的音箱频率曲线校正功能，可以有效的提升音箱的声音音质音色

　　11. 3.0版本的高保真蓝牙输入接口

　　12. 拥有7.1声道的模拟音频输出端子，可以把该机当成独立的高清解码器来使用

　　二.视频处理部分

　　1. HDMI1.4接口输入、输出。

　　2. 4路HDMI输入、1路HDMI输出、HDMI快速切换。

　　3. HDMI最高支持1080P，YUV、RGB，支持DVI模式，支持HD音频、8CH LPCM。

　　4.支持3D视频播放。

　　5. 支持HDMI CEC控制。

　　6.支持HDMI ARC音频回传。

　　7. 视频输入/输出支持： HDMI/DVI 480P,576P,720P50, 720P60,1080i50,1080i60,1080P50,1080P60，1080P24

　　三、功率放大电路：

　　●5声道独立高保真放大电路，整机一共使用了16只大功率管，庞大的铸铝散热器，保证其良好的散热和强大的功率输出。功率强劲，推力十足。

　　●特别设计低失真、宽频响，大电流低阻抗驱动高保真电路，大功率环型变压器，高耐压大水塘滤波器，在同级别的AV功放供电电源中实属罕见。充分保证了功放有足够的功率储备!

　　细节展现：

　　● 该机拥有非常强悍的双DSP(双核)高清音频解码能力，支持目前最先进的HD音频解码：包括 Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等。

　　● 拥有完善的SD音频解码，支持：Dolby Digital(EX)、DTS、DTS ES(D6.1、M6.1)、DTS 96/24、可到 192K 7.1CH的PCM等。

　　● 拥有完善的矩阵解码功能，支持：Dolby Pro Logic IIx、DTS Neo:6等。

　　● 拥有高科技的智能房间声学特性扫描功能;启用智能房间声学特性扫描可以自行选择设定最佳的各声道环绕声场音量。可对环境声学特性进行拾取分析并自动决定所连接扬声器的数量、其用于低音管理的尺寸、重低音扬声器的最优拐点频率和主要聆听位置距离等。接着通过捕获聆听区域内的室内噪音在频率和时间阈两方面的问题来消除因室内噪音而导致的失真。 从而让每个人都能听到清晰正常的声音。

　　● 拥有强大的低音管理：前置、中置、环绕、后置、超低音分组独立调节滤波器拐点、斜率，低音增强功能，单、双后置设置等;

　　● 拥有功能细致完善的EQ设定和分组的音调、拥有11段均衡器，方便您玩转全频域声音的高中低电平设定和音调变换;

　　● 拥有32-bit DSP音频增强处理芯片内置的专业级卡拉OK混响回声效果处理器;在家演唱卡拉OK的效果非常出色。

　　● 拥有完善的电子分音电路设计。这种电子分频电路不仅可以用于HI-FI双声道，也可以用于多声道中。使用这一电路的植入，让全频段声音效果能保持最佳的线性高保真放大，也为对音质音色要求很高的发烧友朋友提供了双功放分音(即高、低音分别放大的玩机途径)。

　　● 机内设计了高精密专业数字收音芯片，确保收音效果清晰、通透，饱满，洪亮，性噪比、选择性都达到专业级水平。

　　● 拥有目前最先进的HDMI1.4a输入、输出接口。4路HDMI输入、1路HDMI输出、HDMI快速切换。

　　● HDMI最高支持1080P，YUV、RGB，支持DVI模式，支持HD音频、8CH LPCM。

　　● 支持目前最时尚的3D视频播放。

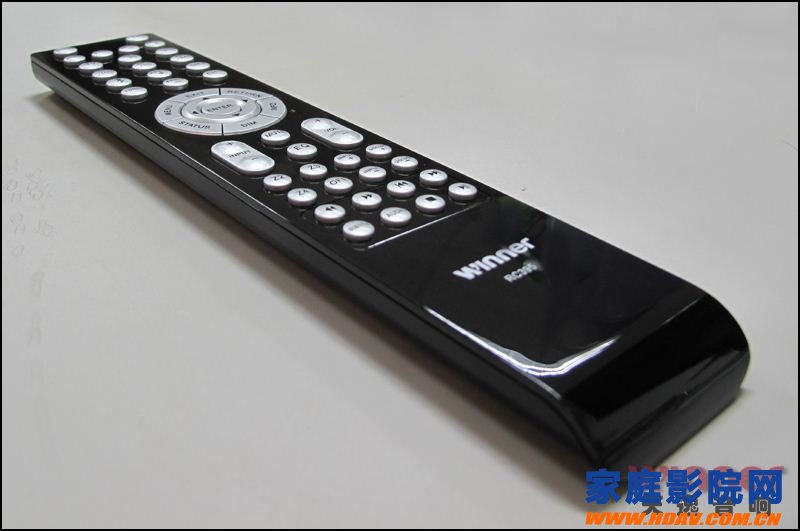

　　● 支持HDMI CEC控制：可借助CEC信号让使用者可控制HDMI接口上所连接的装置(支持CEC的设备)。如单键播放(One Touch Play)，系统待机(System Standby)等等。而当使用者关掉本机时，CEC信号亦会通知HDMI相连接的装置一同进入待机。从而就可以完全变成单一遥控器控制所有HDMI连接的装置，比如可以控制电视机、功放、蓝光机的各项功能操作使用等，给使用者带来很大的方便。

　　● 支持HDMI ARC音频，该功能可减少音频向上传送并处理和播放所需要的线缆数量.在高清电视直接接收音频和视频内容的情况下，这个新通道能让高清电视通过HDMI线把音频直接传送到A/V功放接收机上，无需另外一条线缆。也就是说使电视机的音频信号也可以回传给AV功放了.而不是像以前一样数字电视机的音频信号只能通过电视机的喇叭放出，这就是AD-9313EHD新增加的HDMI ARC音频回传功能，可以让电视使用单一HDMI线缆“上传”音频数据至本机，使得设备设置更具弹性，而且无需配置另外的S/PDIF音频连接。

　　● 视频输入/输出支持：HDMI/DVI 480P,576P,720P50, 720P60,1080i50,1080i60,1080P50,1080P60，1080P24

　　● 拥有5声道独立的模拟音频功率放大电路，经典的发烧级HI-FI高保真电路，充分保证音质音色的品质和效果。

　　● 巨的发烧级环形变压器，高耐压高品质大电解充分保证该机的功率储备非常的充沛。

　　● 宽频响，低失真，带宽达至10Hz ～ 60kHz，完全符合高清次世代机的频率响应范围。

　　● 输出功率： 150W×7(8Ω)，充沛的功率储备让家庭影院声音效果极为丰满，轻易营造出极致震撼的爆棚声效!

　　● 总谐波失真：≤0.05 % ，媲美价位相近的中高档HI-FI靓机。纯音乐播放效果突出。HI-FI味十足。

　　● 信噪比：≥95dB，背景干净鬼寂，声音几近“晶莹通透”

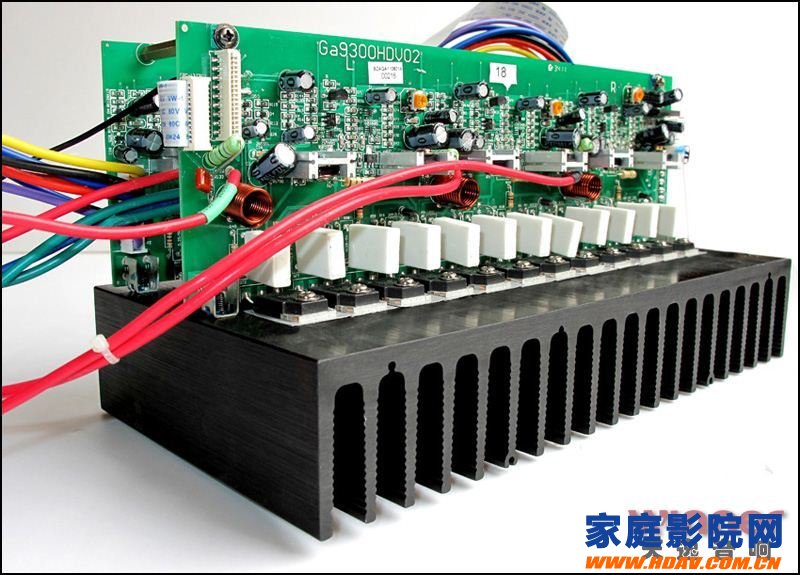

　　● 功率输出部分采用了16只音频专用高品质安森美(原美国摩托罗拉半导体)NJW0302G / NJW0281G大功率晶体管，配合巨无霸级的铸铝成型氧化发黑工艺散热器，提供5×150W的强劲功率，声音的音质细腻，刚柔并重，声威力猛!充分保证功放在大动态时绝对不至于捉捉襟见肘，力不从心!

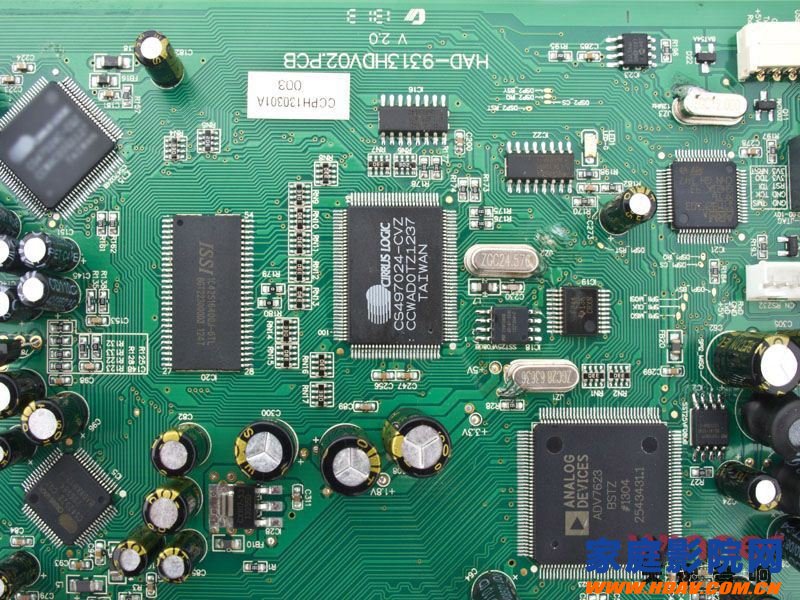

　　从核心解码技术角度来讲，AD-9313EHD依然采用的是以美国CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ及CS47024C-CQZ来担纲主角，CS497024-CUZ是一枚性能相当优秀、品质卓越、数据处理量巨大、速度超快的双核心32-bit高清晰度音频解码DSP 系列中的加强版芯片，该芯片拥有独立的双DSP核心和X数据、P数据及Y数据代码存储空间，其芯片技术原理示意图。图中可见每个核心都是相对独立的32-bit单元，可供用户编程、定点DSP，具备每个时钟周期操作时同时执行两个内存访问控制的能力(MAC)。每个核心有八个72-bit蓄电池，四X-和4个Y -数据寄存器，并有12索引寄存器。这两个DSP内核加上一个灵活DMA引擎，足以从容高速的完成大量数据、各种控制指令、DMA等与外设之间移动数据和交流互访，并高效的作用于数字音频输入、数字音频输出(DAI) (DAO)、外部存储器，或任何DSP核心内存等，引导完成诸如音频解码，音频后处理，音频编码，音频DVD /视频播放器，以及数字广播解码器的应用程序等等……

　　



　　CS497024-CUZ芯片结构示意图，这是一枚性能相当优秀的速度超快的双核心32-bit高清晰度音频解码DSP 系列中的加强版芯片

　　作为CS497024-CUZ芯片不可或缺的老搭档，天逸的设计师选用了另一片同样来至Cirrus Logic的高性能32-bit DSP音频增强处理芯片，在本机中担负着高清解码后处理功能：该芯片拥有极其强大的音频处理能力。AD-9313EHD的绝大多数音频效果诸如音频EQ(均衡器)管理、房间智能声频测试及自动设定最佳声频频响效果、低音管理系统调节及设定、各种DSP声效合成处理，都是由这枚芯片担纲完成。处理完成的高清音频数码信号和高清视频信号被送入由Analog Devices公司生产的著名HDMI(TM) 1.4(高清多媒体接口(TM))收发芯片ADV7623中。在这里，所有的音视频信号被送上了本机的信息高速公里进行快速的输出输入交换，从而完成高清解码的全过程进入到相关的视频处理显示电路和多声道高保真音频模拟整形放大输出电路等。

　　

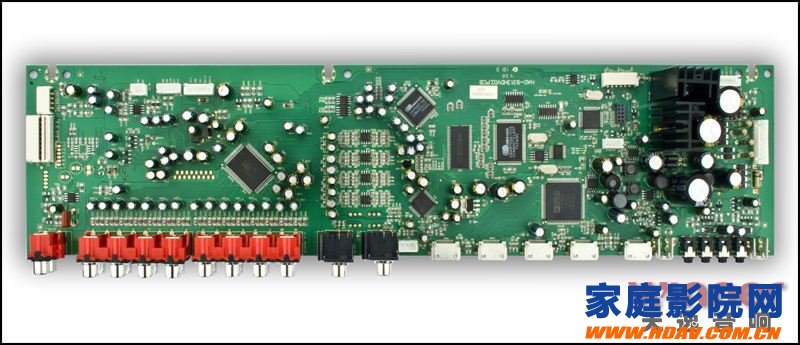

　　这张印版是AD-9313EHD的高清音频解码电路，电路排版非常的漂亮、规范，硕大的双层电路印制板，板载着密密麻麻的电子元件和数片大规模集成芯片，负责着整机的各种高清解码、DA/DA数模转化、整形、HDMI高清音视频信号的处理与传输等，是本机最为重要的关键技术所在。从该电路板的工艺和印版布局来看，的确有令人赏心悦目的大厂风范：微型自动贴片工艺技术生产，这种自动贴片工艺技术所生产的电路板有着极高的规范性和可靠性，极大的杜绝了虚焊、漏焊。使电路板和电脑主板一样的可靠耐用，故障率非常之低，的确彰显着卓尔不凡的音响大厂风范，值得赞美!......

　　



　　



　　AD-93130EHD选用了Analog Devices公司生产的著名HDMI(TM) 1.4(高清多媒体接口(TM))收发芯片ADV7623中。在这里，所有的音视频信号被送上了本机的信息高速公里进行快速的输出输入交换，从而完成高清解码的全过程进入到相关的视频处理显示电路和多声道高保真音频模拟整形放大输出电路等。

　　关于AD-9313EHD的视频处理部分：

　　AD-9313EHD的视频处理部分由于采用了Analong Devices的ADV-7632，所以具有以下众多出众的视频处理功能：

　　1. 具备目前最先进的HDMI1.4a接口输入、输出，相对于HDMI 1.3 ，HDMI1.4版本具有更加方便快捷的传输功能，首先是增加了一条数据通道，支持高速双向通讯。支持该功能的互连设备能够通过百兆互联网发送和接收数据，可满足任何基于IP协议的应用。对一般消费者来说，这个功能最直接的好处就是使搭载HDMI1.4接口的影碟机(蓝光播放机等)、MP4、电脑、电视机等产品可以通过IP协议互相连通，省去了专门安装一条网线或者通过现在主流的USB数据线进行连接，在一程度上使相关设备更加简洁。其二就是新增音频回传通道，该通道可减少音频向上传送并处理和播放所需要的线缆数量.在高清电视直接接收音频和视频内容的情况下，这个新通道能让高清电视通过HDMI线把音频直接传送到A/V功放接收机上，无需另外一条线缆。也就是说使电视机的音频信号也可以回传给AV功放了.而不是像以前一样数字电视机的音频信号只能通过电视机的喇叭放出， HDMI ARC音频回传功能，可以让电视使用单一HDMI线缆“上传”音频数据至本机，使得设备设置更具弹性，而且无需配置另外的S/PDIF音频连接。本机默认当输入选择为TV时，即本机音频输入为HDMI ARC，这时电视机的音频信号将通过HDMI线回传给本机，再通过本机的功放到扬声器输出来实现播放。

　　HDM11.4将为HDMI设备定义通用3D格式和分辨率，实现家庭3D系统输入输出部分的标准化，最高支持两条1080p分辨率的视频流。就是说HDM11.4接口允许同时传送两路1080p全高清视频信号，为3D全高清显示奠定了基础。因而AD-9313EHD具备3D(三维)视频信号的输入与输出。当然，要播放3D视频，您需要一台支持HDMI 1.4a 3D功能的电视机和播放器以及一副3D眼镜就OK。AD-9313HD拥有 4路HDMI输入、1路HDMI输出、拥有HDMI快速切换。HDMI传输最高支持1080P!支持DVI模式，支持HD音频、8CH LPCM。支持3D视频播放。支持HDMI

　　CEC控制：可借着CEC信号让使用者可控制HDMI接口上所连接的装置(支持CEC的设备)。如单键播放(One Touch Play)，系统待机(System Standby)等等。而当使用者关掉本机时，CEC信号亦会通知HDMI相连接的装置一同进入待机。从而就可以完全变成单一遥控器控制所有HDMI连接的装置，比如可以控制电视机、功放、蓝光机的各项功能操作使用等给使用者带来很大的方便。

　　事实上：AD-9313EHD的视频输入/输出支持：HDMI / DVI480P、576P、720P50、 720P60、1080i50、1080i60、1080P50、1080P60、1080P24，可以说是“一网打尽”时下所有的视频格式了!

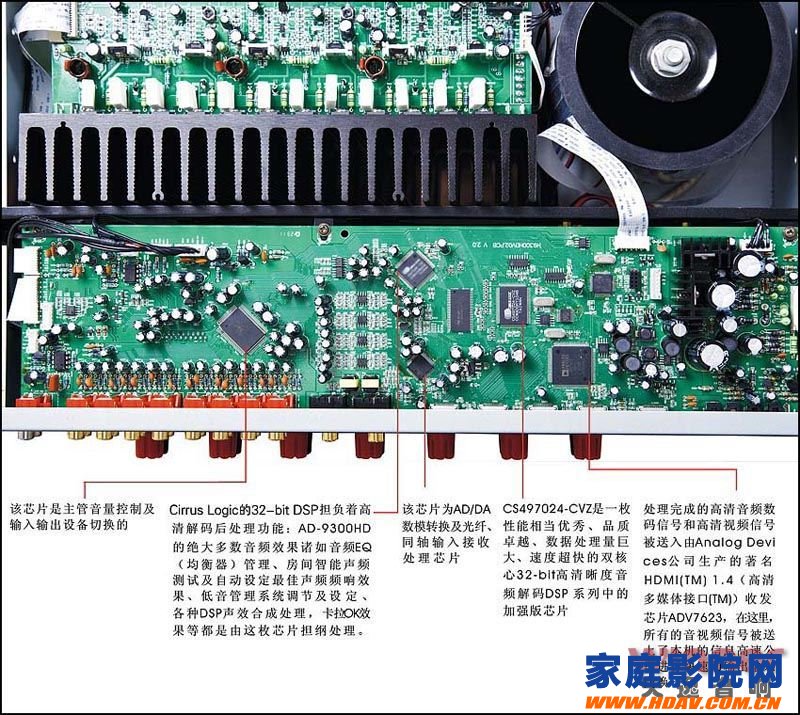

　　打开AD-9313EHD机盖，一目了然的高科技电路板和规范专业的工业化设计工艺映入眼帘：但见整机的电路排版非常的漂亮，非常专业的音频设计理念奠定了9313HD能够获得高标准的信噪比和高标准的保真度。在整机的后方是一块硕大的双层电路印制板，板载着密密麻麻的电子元件和数片大规模集成芯片，负责着整机的各种高清解码、DA/DA数模转化、整形、HDMI高清音视频信号的处理与传输等，是本机最为重要的关键技术所在。该部分电路是在天逸AD-7100HD旗舰高清解码电路的基础上升级了MDMI1.4和3D高清相关功能、有相当高的成熟度和可靠性，是目前市面上功能最强大、技术最先进的次世代高清功放之一。

　　

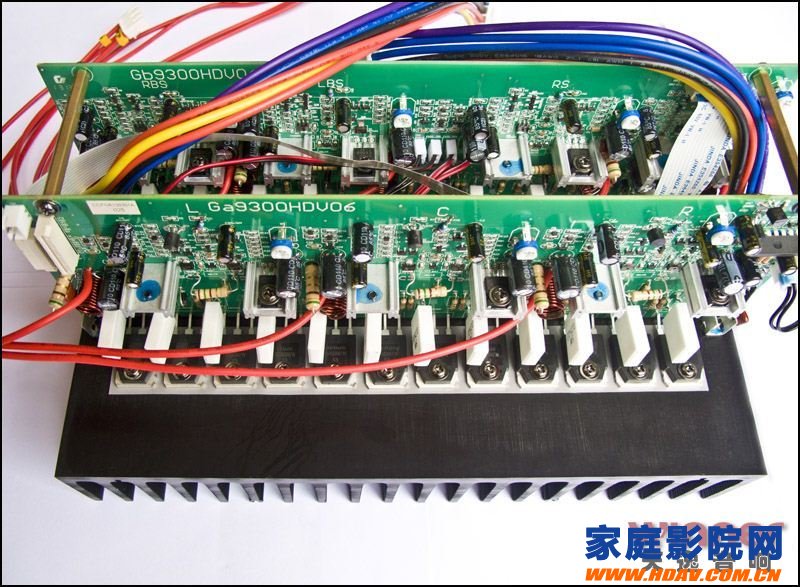

　　模拟音频功放电路部分，更是天逸音响的技术强项体现，天逸在我国的音响制造业中已有20余年的悠久历史了，对传统的高保真HI-FI功放的设计生产更是久负盛名，为业界所瞩目!笔者注意到：AD-9313HD的每一个声道都是采用独立的HI-FI电路印制板，以微型自动贴片工艺技术生产，这种自动贴片工艺技术所生产的电路板有着极高的规范性和可靠性，极大的杜绝了虚焊、漏焊。使电路板和电脑主板一样的可靠耐用，故障率非常之低。

　　



　　



　　



　　



　　关于该机的卡拉OK演唱效果：

　　茶余饭后，双休周日，在家里与三五亲友唱唱卡拉OK,也不失为当今休闲娱乐的好方式，于是家庭专业级卡拉OK应运而生。国内最早从事卡拉OK研发的天逸音响，自然不会坐失商机，在他们开发的高清次世代家庭影院功放中，植入了科技科技含量极高的32 bit DSP只有专业KTV包厢才可能具备的REVERB卡拉OK声场效果处理电路，从而让天逸高清家庭影院跃升成为演唱效果一流的专业级家庭卡拉OK!这在众多的高清次世代家庭影院中独树一帜，成为天逸的有一大特色!
