三重大炮配合高音阵列--XTZ最新CINEMA系列家庭影院音箱

　　【家庭影院网 HDAV.com.cn】随着大动态的高码率音频系统被引入影片制作环节，目前的家庭影院系统愈来愈强调音箱系统的宽声场覆盖，高保真和高声压输出，同时，影音爱好者的对观影体验的要求也越来越高，甚至希望在家里能够体验到大型专业影院的声音效果，设计精良的私人订制影院固然影像效果俱佳， 转自老蜗牛家庭影院博客

　　不过要享受这样的效果，需要玩家首先拥有巨大的专用空间，并且至少提供几十万的前期预算作为支撑，再加上很长工期的装修施工---- https://www.hdav.com.cn/play-hometheater/1764.html

　　“无尽的等待绝对是一种煎熬”。

转自www.laowoniu.com

　　另外，常规设计的家用音箱由于技术与成本的限制，已经不能很好的适应最前沿的影音文件重播的需求。 微信号：hdavcomcn

　　移植专业领域的先进技术

https://www.hdav.com.cn/play-hometheater/1764.html

　　瑞典XTZ这样一直紧跟技术发展趋势的音箱系统厂商不甘落后，开始利用专业领域被广泛应用的一些技术手段以达到以上这些苛刻要求。一般来讲，这几年被用来移植到民用市场的专业音箱系统声音传输扩散技术包括号角和多单元阵列技术。

转自laowoniu.com

　　CINEMA系列音箱除了低音炮之外其余音箱体积都不大，如何适应不同功放的条件，以足够低的失真输出足够高的声压呢? www.hdav.com.cn

　　原来，XTZ的CINEMA系列影院音箱正是应用了多单元阵列技术来提升整个系统的重放效果! 转自老蜗牛家庭影院博客

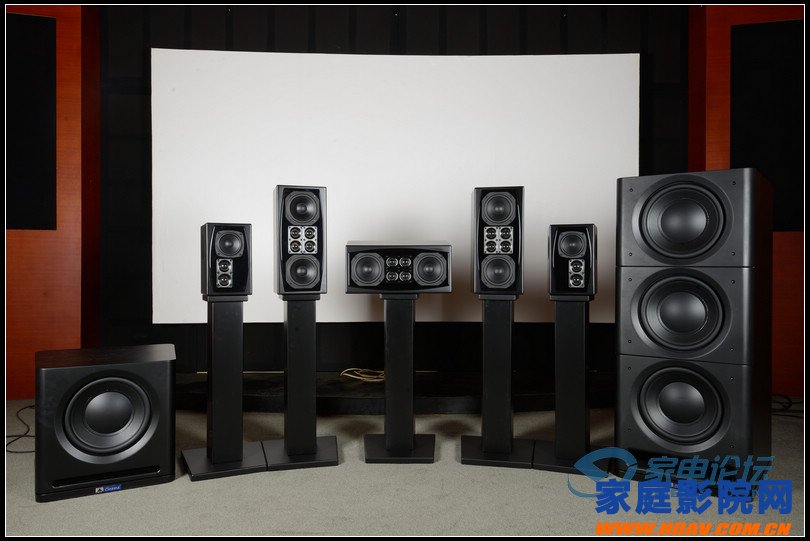

　　该系列包括M6主音箱，S5环绕以及SUB 1X12或SUB 3X12低音炮.

　　

　　首先来看这门SUB 3X12巨炮，三个12吋大口径单元以垂直阵列方式设置，每个低频单元都单独设置功率强劲的数字功放进行驱动，

　　喇叭单元的高速振膜以及高线性悬挂系统保证了在强大驱动力推动情况下，大幅震动的高强度振膜不产生过多失真。保证了高声压下听感的顺畅。

　　这类低频阵列系统拥有的高输出，低失真的特点，使其在专业领域已经得到广泛应用，不过有的玩家要产生疑问一支低音炮的摆位已经让人头疼。这个巨大的低音炮如何挪得动，这里要强调的是随便三支低音单元这样并联摆到一起当然不会有什么好结果，单元之间同相输出能量的相互抵消或叠加，一定会在房间中产生无数的能量峰谷，如果这些峰谷正好出现在听音位，观影者的耳朵必然将经受折磨。

　　XTZ的三重低频阵列将三支有源低频输出单元的输出相位进行了微小的差异化调整，也就是说三支低音单元都以不同延迟时间进行工作，

　　这样不但保证相互之间不受干扰而且从根本上打破了房间内产生低频驻波的条件，令低频听感更富质感不再令人疲劳。

　　

　　炮身后面板控制部分装饰浅蓝底色，控制功能包括一般的音量，相位，分频点旋钮，以及平衡/非平衡输入输出接口。

　　还有适应不同房间声学条件的增益切换开关，开关向上为设置适应声学条件较好的平缓的低频滚降斜率，

　　向下为设置较陡峭的加强低频效果，以适应 声学环境处理不太好的房间。

　　黑色防反光表面处理即使摆放在投影幕前也不会担心箱体表面反光影响观影感受的问题。

　　

　　适应多种使用环境

　　为了适应使用电视或非透声幕作为视频输出设备的玩家，CINEMA影院系列音箱包括M6和S5音箱都分为左中右不同位置设计，

　　M6音箱的前面板都被设计成拥有不同倾角，音箱背板都清楚的标明这支音箱可以作为左/右声道或中置使用

　　左，右声道主音箱正常摆位或挂墙使用时前面板自然内倾指向观众席，三支音箱中随机选择一支可作为中置使用

　　这时平放的中置音箱前面板自然向上倾斜，那些习惯将中置放在非透声幕或电视柜下方的影音爱好者就可以获得更加丰满直接的中置音效。

　　

　　上图这支前三声道M6音箱的背板标明这支音箱可作为前右声道或中置声道音箱使用，

　　这里也能看见浅蓝色作为底色的CINEMA白色LOGO，可见浅蓝色是该系列的标志色

　　

　　所有CINEMA影院系列音箱箱体都使用高密度纤维板制造，箱体阻尼比使用传统MDF板的大幅提升，

　　除低音炮之外其它箱体都采用密闭结构，XTZ认为再有超级低音炮辅助的环境下，给主箱用低音反射结构加强低频的时代已经结束了

　　加箱体加工工艺精湛，结构设计科学紧凑，降低箱体震动造成的有害谐振，不但如此，所有箱体前面板还固定复合材料板材的加强，以获得更好的稳定度。

　　

　　先进高频阵列

　　CINEMA系列的前三声道主箱和环绕的一大特色就是都应用了高音单元阵列技术，整体来看CINEMA系列主箱是传统MTM结构的2.5路音箱这种MTM单元安置模式本身就可以优化音箱的有效声压覆盖范围，使得前方声场更加均匀，这样多声道重放的连贯性更好，不同听音位听音感受差别也更小。

　　细看之下，与传统设计的音箱只用一支高音不同，XTZ影院系列主箱的高音单元部分集合了四支同型号的高音单元，高音单元阵列的使用可以大幅提升整个高音频段的输出声压，而且每个单元的可承受功率也相应增加，同时高音波束的输出更稳定，覆盖范围也更宽阔，

　　另外，在同等输入功率下，每个单元的震动幅度相应减小，代表该单元的输出失真幅度也相应降低，高频段的整体听感因此得到改善。

　　阵列技术的使用可以大幅集中高频段波束聚集程度，降低离轴失真，和低频阵列一样，高频阵列的不同单元不能简单并联使用，必须采用不同延时进行工作，

　　这样才能获得以上优势又不会造成同相能量干扰造成的房间不同部位的能量峰谷效应，使房间内声压覆盖更加均匀，这样每个观众所感受到的音效大致相同，

　　不会出现皇帝位音效突出而其它位置听感欠佳的问题。　　

　　上图为多单元阵列的输出模拟

　　左边为多支单元采用简单并联方式输出的声场波束模拟，可见主波束随随频率变化也产生明显变化，主波瓣旁边还生成大量旁瓣

　　右侧各单元使用不同相位输出，主波束还原良好，旁瓣也比较稳定!

　　

　　S5音箱应该算是小一号的M6，即可作为M6的辅助角色--环绕箱使用，也可自成体系，作为主箱使用。

　　除了前面板安装两单元高音阵列之外还利用了偶极声源技术，用多方向声源产生的扩散声场来加强观影现场感

　　而面板正安装的高频阵列可以加强直达声的能量，降低天花板和地面的反射声，让观影者更好的感受影片制作者提供的原始素材

　　另外M6和S5音箱的分频点特别设置在1.2KHZ附近，这样可以避免人耳敏感的2K到3KHZ附近产生明显相位失真，影响听感。

　　

　　上图为S5音箱后面板，可见该箱是被设计作为左声道工作的，并且具有两种不同线路的连接选择，可提供不同的输出方式包括：普通偶极模式，偶极3X模式以及前方输出模式，

　　该箱后面板总共有上下两排共四支接线柱，下面两支接线柱作为功率输入接口，上面两支接线端子通过短路跳线可以选择音箱以不同工作方式输出，

　　用跳线连接这两根接线柱可以使音箱工作在所谓偶极3X 模式， 这种模式可以保证多观众环境下每个观影者获得同样的音色体验，将跳线断开既是传统偶极模式

　　这样可以在观影者较少以及房间声学处理较平常的环境下获得更好的现场感，当S5作为前方声场主箱使用时，可将下方一号正极接线柱与上方3号接线柱连接，这时

　　三个方向的单元都处于同一工作相位，可以更好的保证前方声场对高保真素材的重放需求。

　　XTZ也提供专用脚架，脚架分为上托板，立柱和下稳定板，三部分包装，安装时用螺丝紧固，将音箱稳定放置在脚架之上

　　即成为传统的书架箱使用，所有主箱和环绕音箱背面都设计了挂墙使用的安装孔，用户也可以先在墙上固定安装架，然后直接将音箱挂在安装架上CINEMA系列就自然成为挂墙音箱使用了。

　　我们在体验中心展示厅这套XTZ影院多声道音箱，房间前方放置SUB 3X12巨炮，后方放置SUB 1X12炮，

　　简单跑完测试程序之后，五支音箱在阿拉贡后级的推动下，观影的现场感完全体现出来，前方声场致密宽敞，人物对白清晰准确，直达耳蜗，低频的表现自不必怀疑，前后双炮加上降低主播技术的应用是整个低频段弹性充足，毫无浑浊之感，长时间观影也不会有疲劳的感觉。

　　XTZ影院系列安装调试方便，背板标示清晰，安装摆位方式多样，对不同房间装修环境适应性强，不必进行复杂测试装修就可获得不错的效果!

　　M6作主箱，S5作环绕箱，玩家可自行选择是配置5.X系统还是7.X系统。　　

　　这套XTZ影院CINEMA系列音箱建议配合功率强劲的后级使用，由于可承受功率足够高，不但不怕高功率冲击，而且配合那些拥有高功率高控制力的功放，这套音箱将获得更好的效果。

　　不像那些标准THX系统，这套音箱的前三通道并非完全一样，也就是说不能完全通用，不过这套CINEMA系列的设计可以更好的适应国内形式多样的视频输出设备， 尤其是可以横向放置的中置音箱可以让开正前方视野，放置在电视机或非透声幕下方一样可以为玩家提供直扑面门的强劲中置声压输出。更多新鲜好玩的家庭影院资讯请关注家庭影院网http://www.hdav.com.cn (微信：hdavcomcn)，全国极具影响力的家庭影院音响玩家互动媒体网站。
